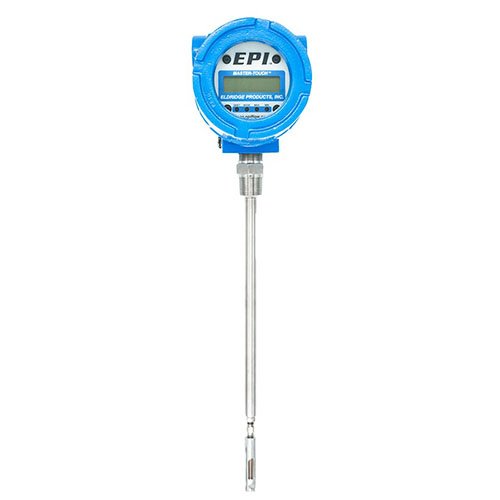

El caudalímetro dispersión térmica 8800MP Master-Touch es un caudalímetro de inserción de alta precisión para la medición de caudal másico de gases en áreas peligrosas

– Caudalímetro de inserción, compacto

  • – Rango de diámetros: a partir de 2″
    – Conexión a proceso: roscado
  • – Aprobado para ser usado en zona ATEX
  • – Medición de caudal de gas: aire,  gas natural, biogás, hidrógeno, nitrógeno, argón, oxígeno, amonio, CO, CO2, etc.



Solicitar precio

Descarga los siguientes materiales

– Caudalímetro de inserción, compacto

  • – Gases: aire,  gas natural, hidrógeno, biogás, nitrógeno, argón, oxígeno, ozono, amoniaco, CO, CO2, etileno, etano, propano, butano, helio,  etc.
  • – Rango de diámetros: a partir de DN50
    – Conexión a proceso: rosca
  • – Aprobado para ser usado en zona ATEX
    – Salidas analógicas: 1x 4-20 mA o 0-5 V
    – Salidas digitales: 2x Relé (1 Amp @ 30 Vcc)
    – Protocolos de comunicación: RS232 & RS485 Modbus RTU. Opcional HART, BACnet o Profibus DP.
    – Exactitud (ref.: 21°C): ±1% de la lectura + 0.5% del fondo de escala + GTC
    – Repetibilidad: ±0.2% del fondo de escala
    – GTC (Gas Temperature Coeficient): 0.02% full scale/°C
    – Escalabilidad: 100:1
  • – Lectura mínima: 10 SFPE (standard feet per minute) = 0,05 m/s
    – Temperatura del gas de proceso: -40ºC a + 200ºC (opcional rango extendido)
    – Presión máxima de proceso: 34 bar (500 PSI)
  • – Alimentación: 24 Vcc (opcional 220 Vca)
  • – Calibración NIST traceable
  • – Medición de caudal de aire comprimido
  • – Consumos de gas natural
  • – Torres de ventilación
  • – Digestores, biogás
  • – Producción de gas
  • – Nitrógeno
  • – Control de caudal de gas de entrada de caldera
  • – Salas blancas
  • – Industria papelera
    – Industria farmaceútica
  • – Industria alimentaria



Los caudalímetros másicos por dispersión térmica utilizan el principio de la transferencia de calor por convección térmica para medir de forma directa el caudal másico. Los caudalímetros másicos de la familia EPI utilizan dos detectores de temperatura por resistencia (RTDs) de platino emparejados con precisión. El elemento sensor está encapsulado herméticamente en unas vainas finas de acero inoxidable 316L (opcionalmente en Hastelloy C276).



Caudalímetro másico por dispersión térmica

Un microcontrolador operado con tecnología de sensor smart calienta una RTD, la otra RTD actúa como temperatura de referencia. El gas de proceso disipa calor de la primera RTD, causando un incremento la energía requerida para mantener el balance entre las RTDs. Este incremento está directamente relacionado con el caudal instantáneo de gas molecular.
Los sensores están compensados para un amplio rango de temperatura del gas de proceso y son insensibles a las variaciones de presión. Por esta razón la señal de salida del caudalímetro es directamente el caudal másico real.
