Caudalímetro másico dispersión térmica 9800MP inserción FAT

Caudalímetro dispersión térmica 9800MP FAT

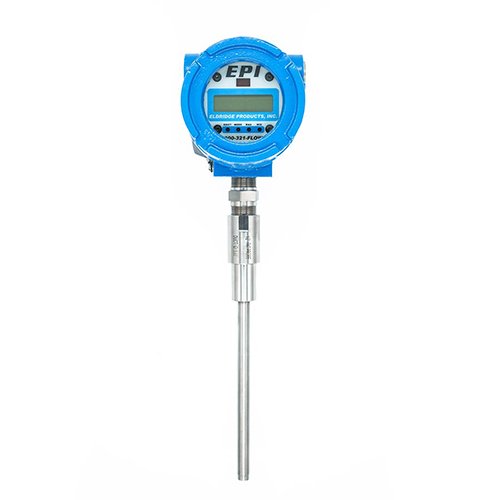

El caudalímetro dispersión térmica 9800MP FAT (Flow Averaging Tube) es un caudalímetro de inserción de alta precisión para la medición de caudal másico de gases en zona ATEX.

El sistema FAT (Flow Averaging Tube) es ideal para la mayoría de aplicaciones con pocos tramos rectos antes del caudalímetro. En muchas instalaciones el tramo recto aguas arriba del caudalímetro se puede reducir a 3 diámetros.

– Caudalímetro de inserción, compacto

– Rango de diámetros: a partir de 2″
– Conexión a proceso: roscado
– Medición de caudal de gas: aire, gas natural, biogás, hidrógeno, nitrógeno, argón, oxígeno, amonio, CO, CO2, etc.

Solicitar precio

Descarga los siguientes materiales

– Caudalímetro de inserción, compacto, FAT (Flow Averaging Tube)

– Gases: aire, gas natural, hidrógeno, biogás, nitrógeno, argón, oxígeno, ozono, amoniaco, CO, CO2, etileno, etano, propano, butano, helio, etc.
– Rango de diámetros: a partir de DN50
– Conexión a proceso: rosca
– Aprobado para ser usado en zona general
– Salidas analógicas: 1x 4-20 mA o 0-5 V
– Salidas digitales: 2x Relé (1 Amp @ 30 Vcc)
– Protocolos de comunicación: RS232 & RS485 Modbus RTU. Opcional HART, BACnet o Profibus DP.
– Exactitud (ref.: 21°C): ±1% de la lectura + 0.5% del fondo de escala + GTC
– Repetibilidad: ±0.2% del fondo de escala
– GTC (Gas Temperature Coeficient): 0.02% full scale/°C
– Escalabilidad: 100:1
– Lectura mínima: 10 SFPE (standard feet per minute) = 0,05 m/s
– Temperatura del gas de proceso: -40ºC a + 200ºC (opcional rango extendido)
– Presión máxima de proceso: 34 bar (500 PSI)
– Alimentación: 24 Vcc (opcional 220 Vca)
– Calibración NIST traceable

– Medición de caudal de aire comprimido
– Consumos de gas natural
– Torres de ventilación
– Digestores, biogás
– Producción de gas
– Nitrógeno
– Control de caudal de gas de entrada de caldera
– Salas blancas
– Industria papelera
– Industria farmaceútica
– Industria alimentaria

– Medición de caudal másico directo, sin necesidad de sondas de presión o temperatura
– Fácil de instalar y con un coste bajo (sonda de inserción)
– Rangeabilidad muy alta 100:1
– Con la sonda FAT (Flow Averaging Tube) necesitamos pocos tramos rectos aguas arriba, típicamente 5D.

Los caudalímetros másicos por dispersión térmica utilizan el principio de la transferencia de calor por convección térmica para medir de forma directa el caudal másico. Los caudalímetros másicos de la familia EPI utilizan dos detectores de temperatura por resistencia (RTDs) de platino emparejados con precisión. El elemento sensor está encapsulado herméticamente en unas vainas finas de acero inoxidable 316L (opcionalmente en Hastelloy C276).

Caudalímetro másico por dispersión térmica

Un microcontrolador operado con tecnología de sensor smart calienta una RTD, la otra RTD actúa como temperatura de referencia. El gas de proceso disipa calor de la primera RTD, causando un incremento la energía requerida para mantener el balance entre las RTDs. Este incremento está directamente relacionado con el caudal instantáneo de gas molecular.
Los sensores están compensados para un amplio rango de temperatura del gas de proceso y son insensibles a las variaciones de presión. Por esta razón la señal de salida del caudalímetro es directamente el caudal másico real.

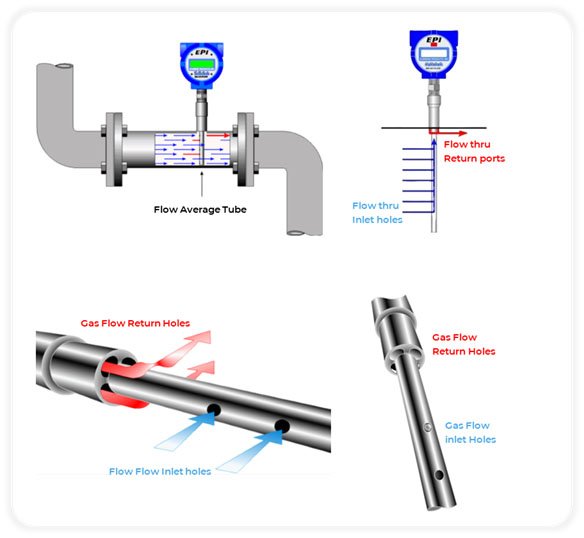

El sistema FAT (Flow Averaging Tube) utiliza el principio de la transferencia de calor por convección para medir el caudal másico en aplicaciones con pocos tramos rectos. La sonda dispone de varios orificios / puertos de entrada a lo largo de su superficie. La presión en cada orificio / puerto se promedia dentro del tubo para crear caudal axial que pasa por nuestros sensor. El gas retorna al flujo de caudal principal a través de una serie de puertos localizados cerca del elemento sensor.

Caudalímetro másico dispersión térmica 9800MP inserción FAT
