Caudalimetro electromagnetico inserción MS3800

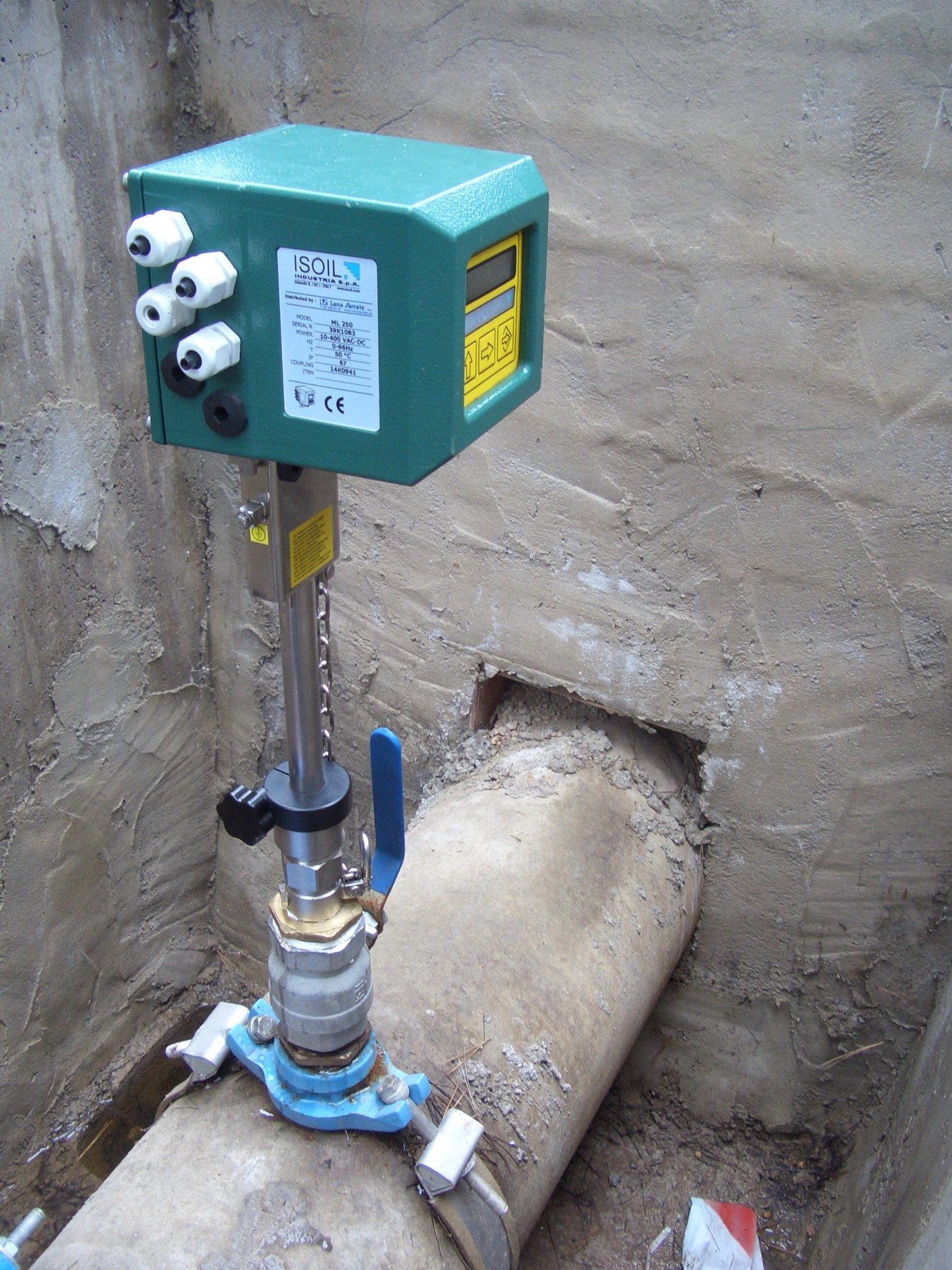

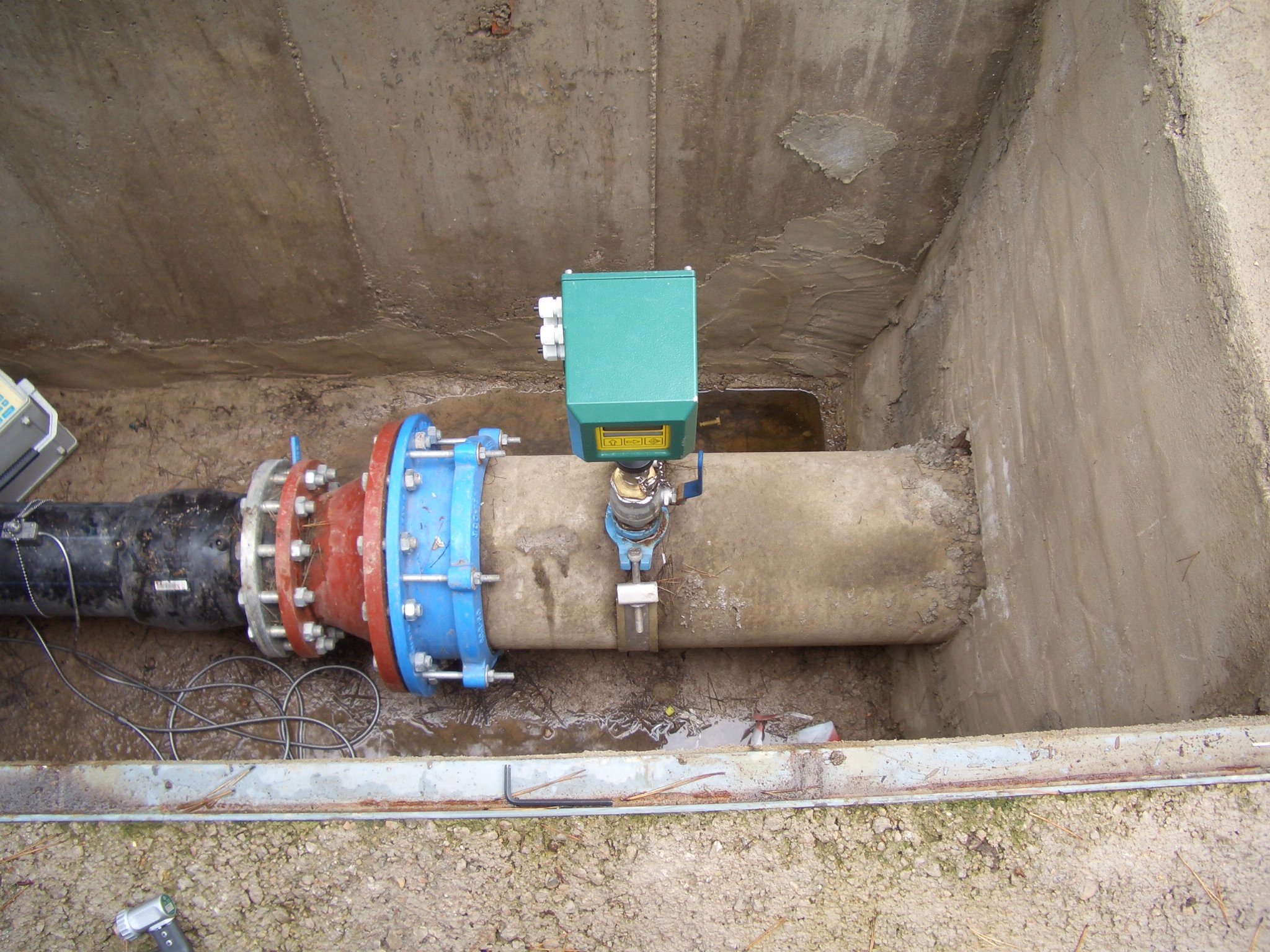

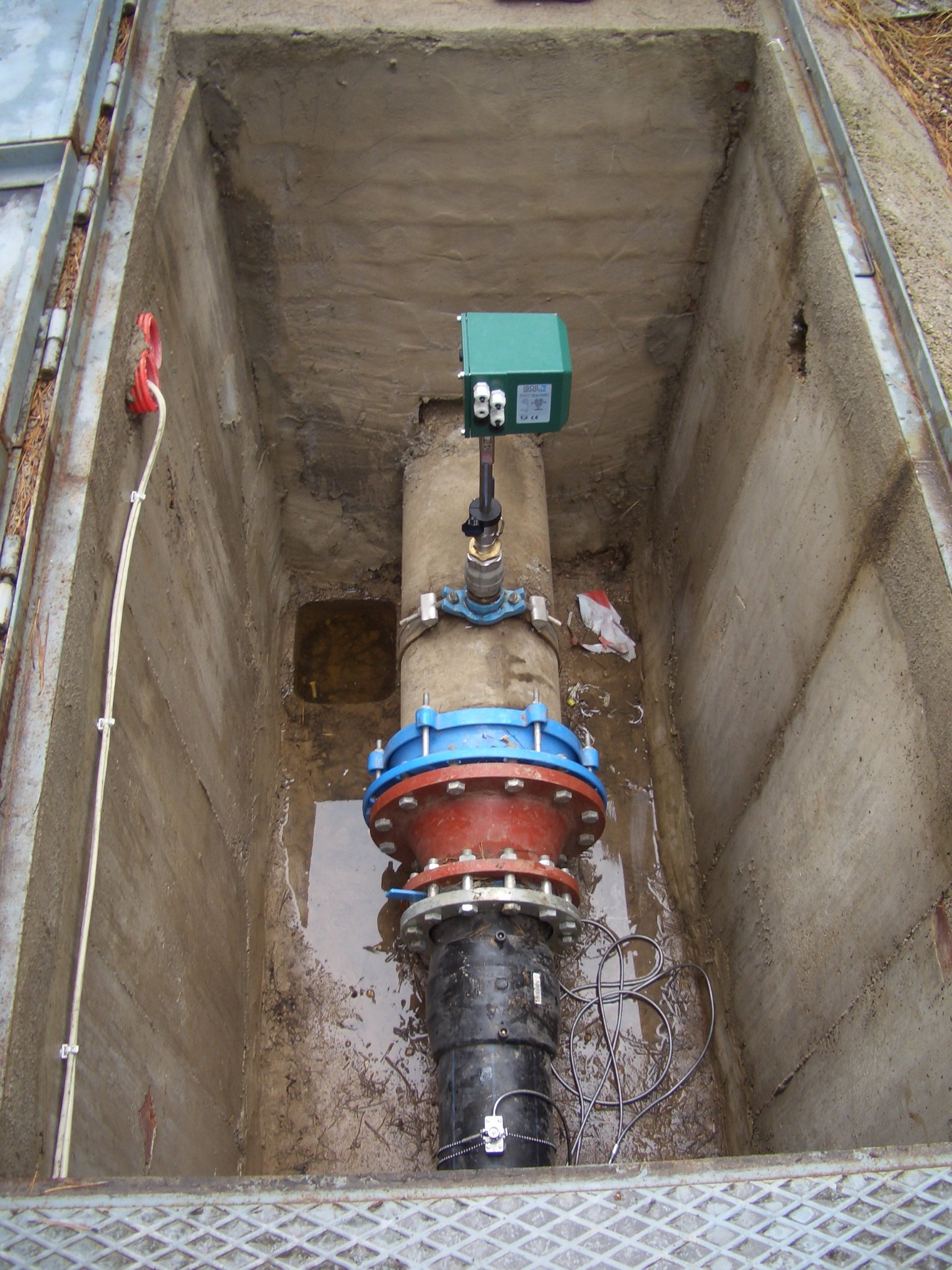

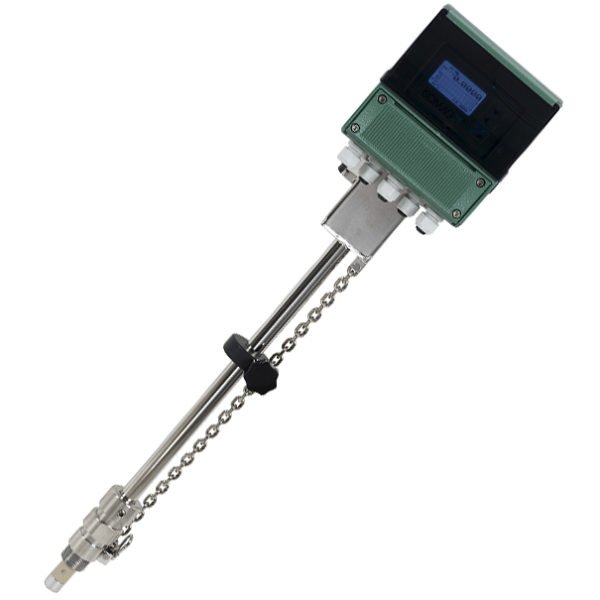

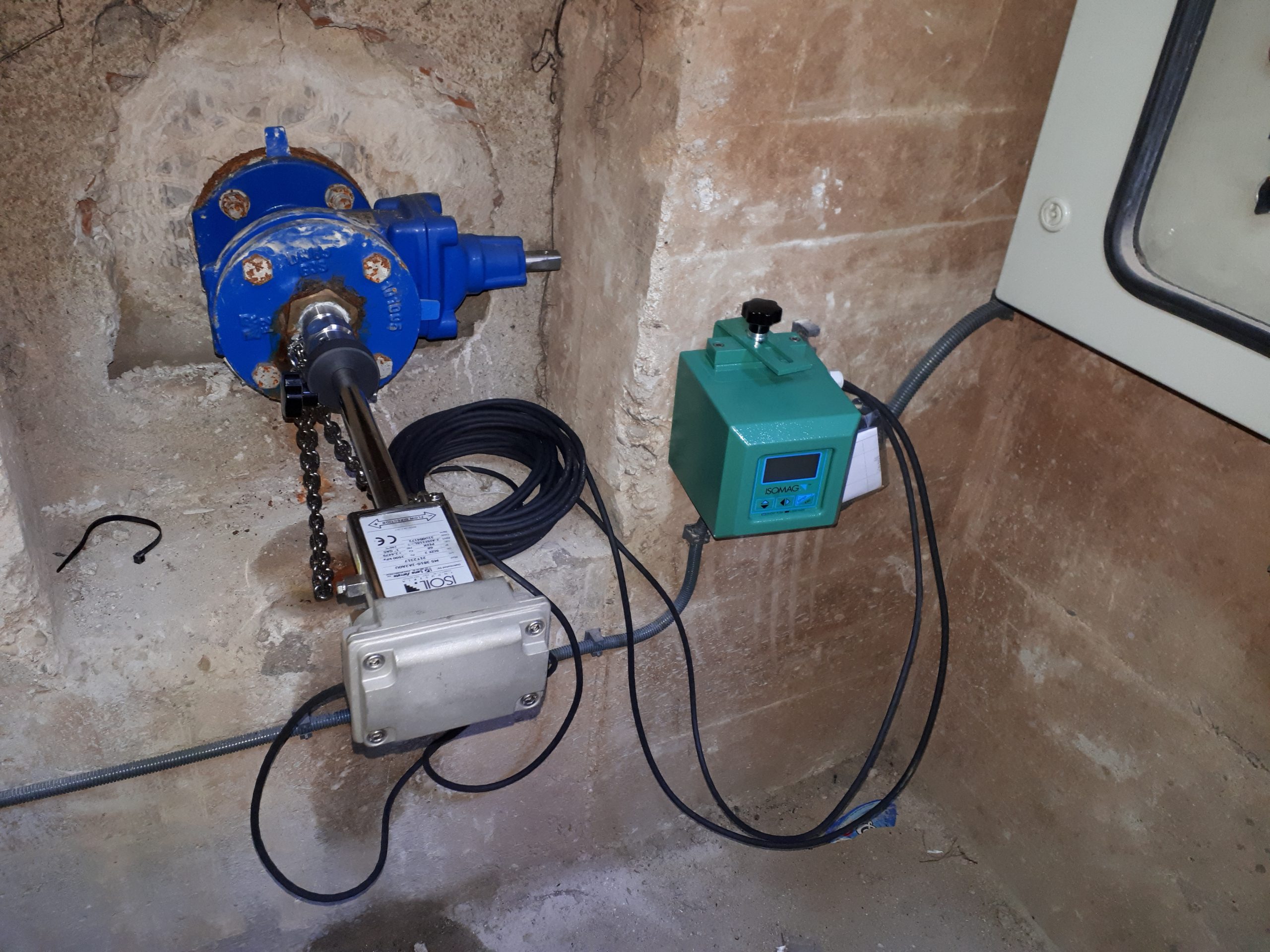

Caudalímetro electromagnético de inserción MS3810 Isomag

El caudalímetro electromagnético de inserción MS3810 Isomag está diseñado para montarse en tuberías presurizadas de DN80 hasta DN8000.

Características generales:

- -Material del cuerpo: acero inoxidable AISI316

-Diámetro de tubería: DN80…DN8000
-Presión nominal: hasta PN25
-Conexión a proceso: rosca 1″
-Temperatura de proceso: -0…+100ºC
-Recubrimiento: PEEK
-Electrodos: AISI316L o Hastelloy C
-Exactitud: +/-2% del valor medido

Solicitar precio

Descarga los siguientes materiales

Hoja técnica sensor electromagnético MS3810

Material del caudalímetro: Acero inoxidable AISI316
Diámetros de tubería: DN80…DN8000
Presión Nominal: PN16…PN25
Conexiones de proceso: inserción, roscada
Material de la conexión: Acero inoxidable AISI304/316
Temperatura del líquido: 0 a 100ºC
Material de revestimiento: PEEK
Material de los electrodos: Acero Inox. AISI 316L o Hastelloy C

Exactitud: +/- 2% del valor medido (independientemente del convertidor utilizado)

¿Cómo funcionan los caudalímetros electromagnéticos?

El principio de funcionamiento de los caudalímetros electromagnéticos está basado en la ley de Faraday de inducción magnética. Este principio nos dice que cuando un conductor se mueve dentro de un campo electromagnético se le induce un voltaje.

En nuestro caso, los caudalímetros electromagnéticos crean un campo electromagnético a partir de las bobinas que tienen montadas en el cuerpo del tubo. Si este campo electromagnético es atravesado por un líquido conductivo (por ejemplo, el agua potable tiene una conductividad que típicamente se mueve alrededor de los 400 micro siemens /cm) se crea una diferencia de potencial que recogen los electrodos insertados en el mismo tubo. Esta diferencia de potencial será mayor cuanto mayor velocidad / caudal exista. De esta manera, obtenemos una relación entre el caudal y la diferencia de potencial.

En el caso de los caudalímetro electromagnéticos en línea, el campo electromagnético se crea en toda la sección:

Caudalímetros electromagneticos
