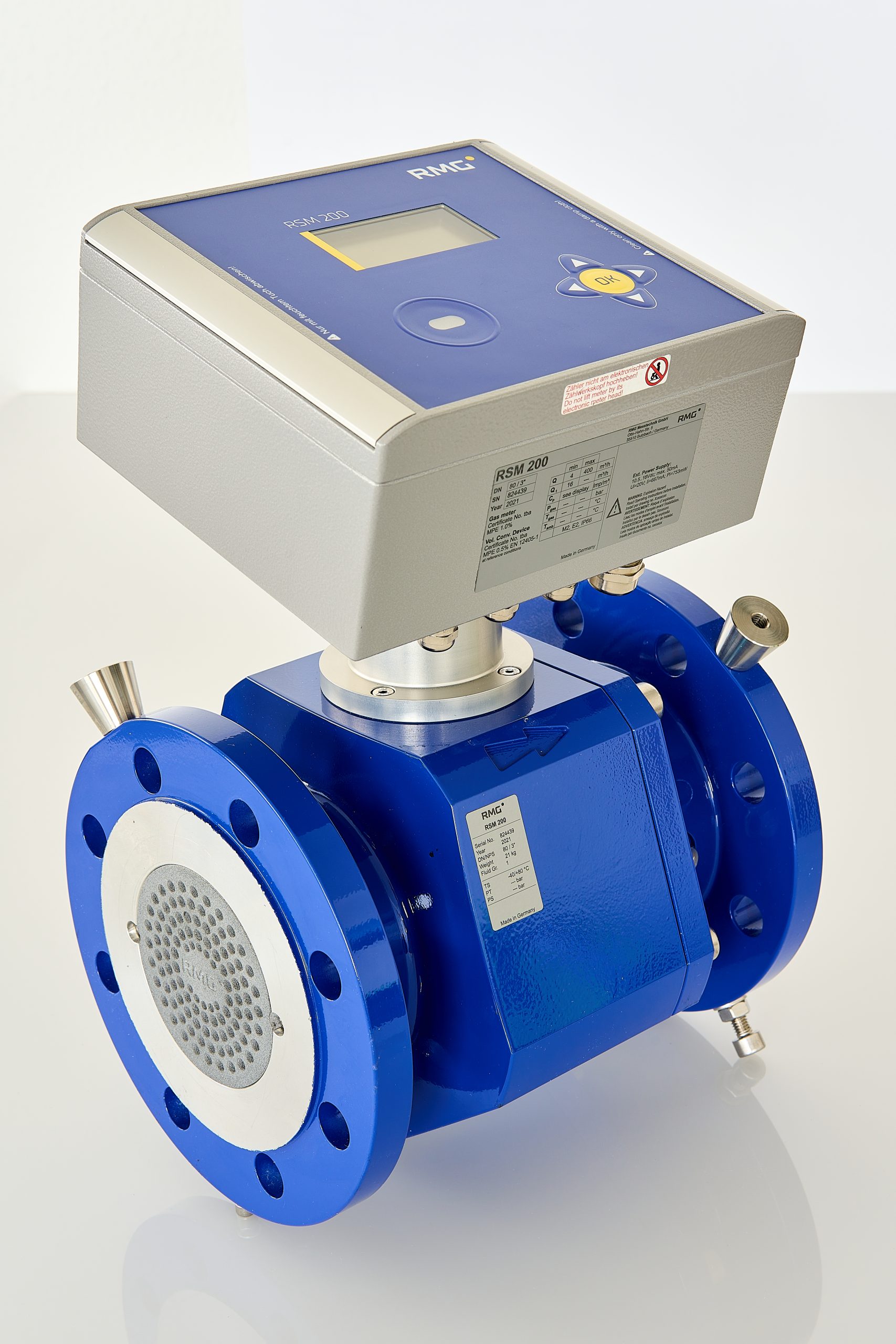

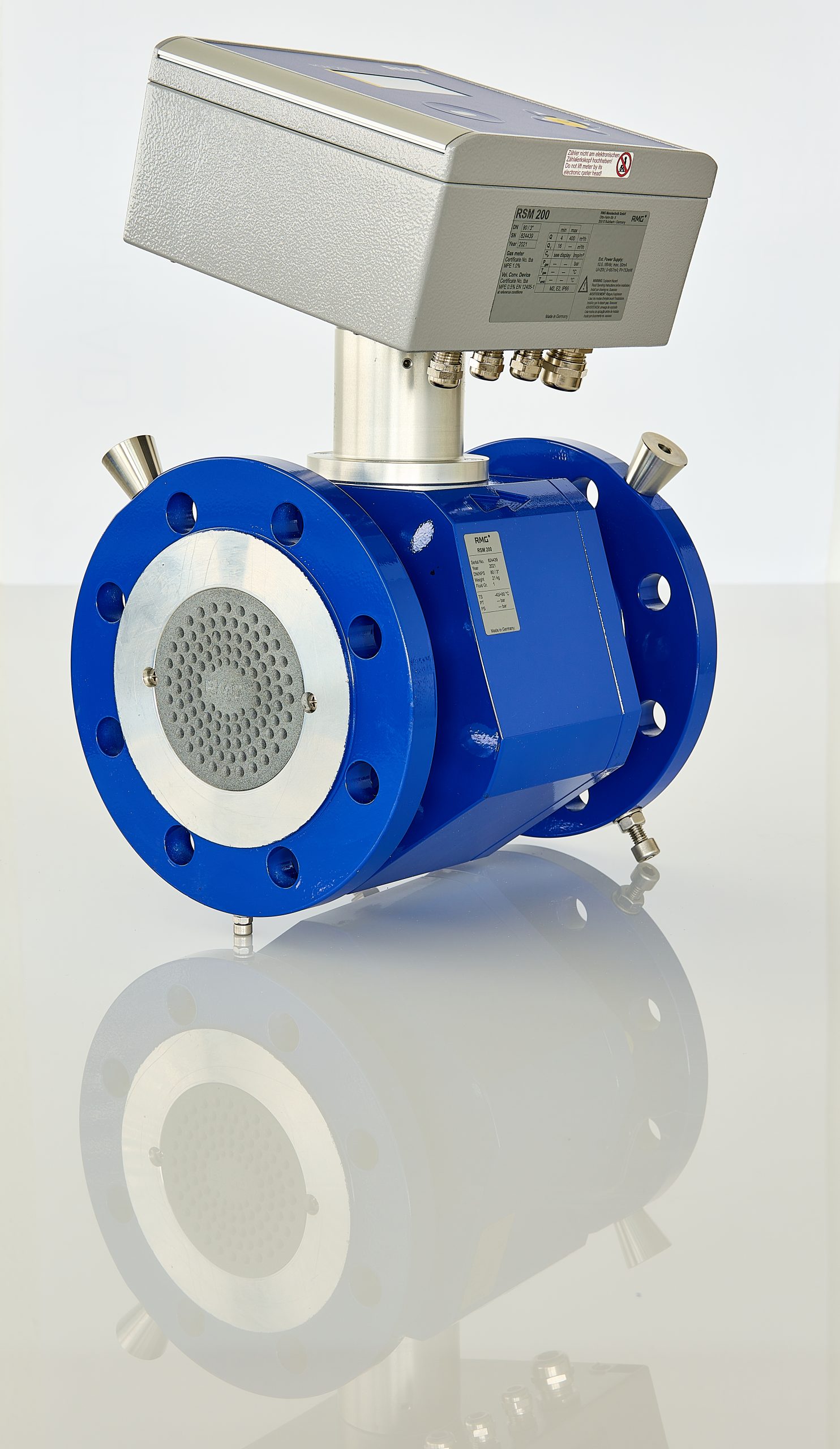

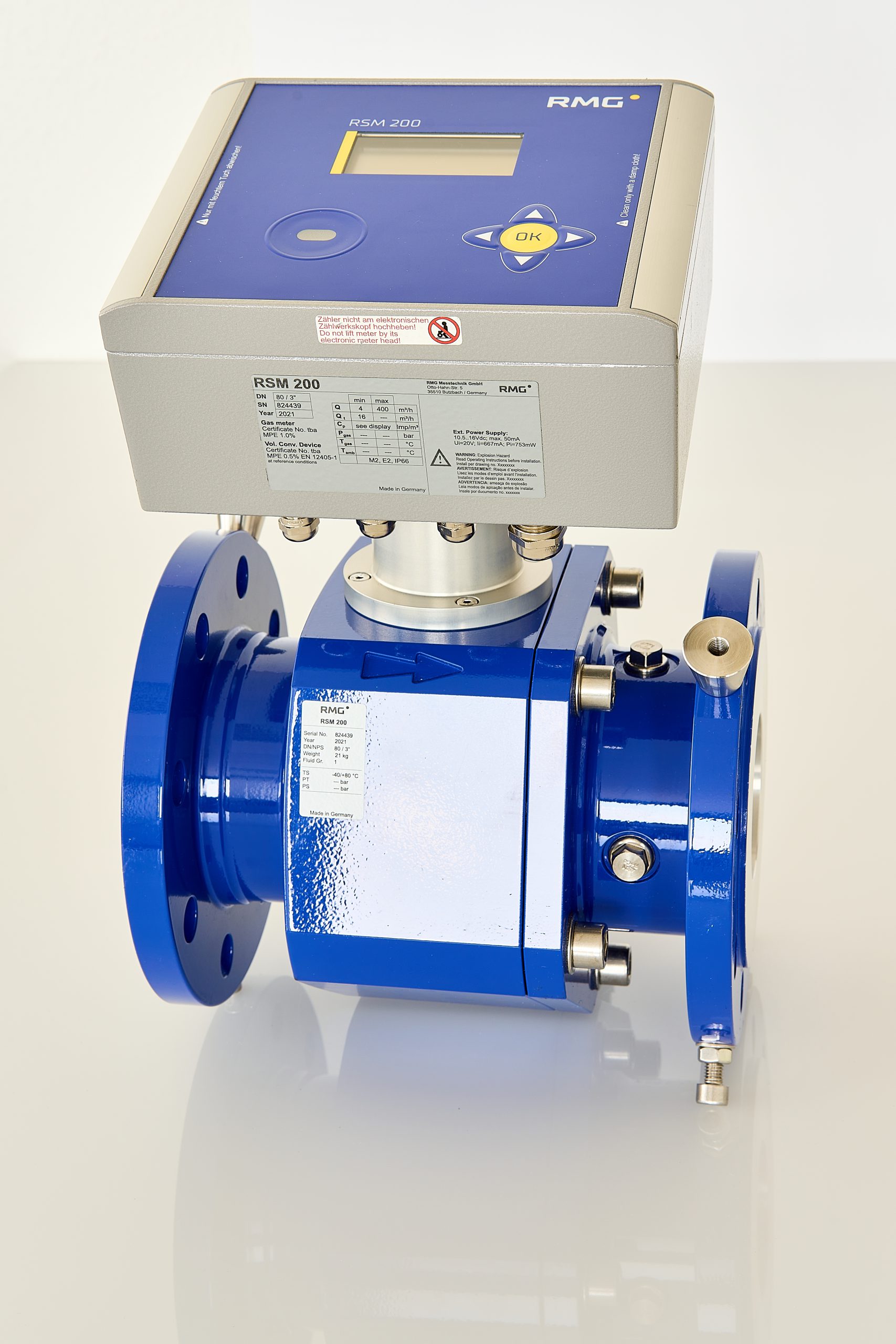

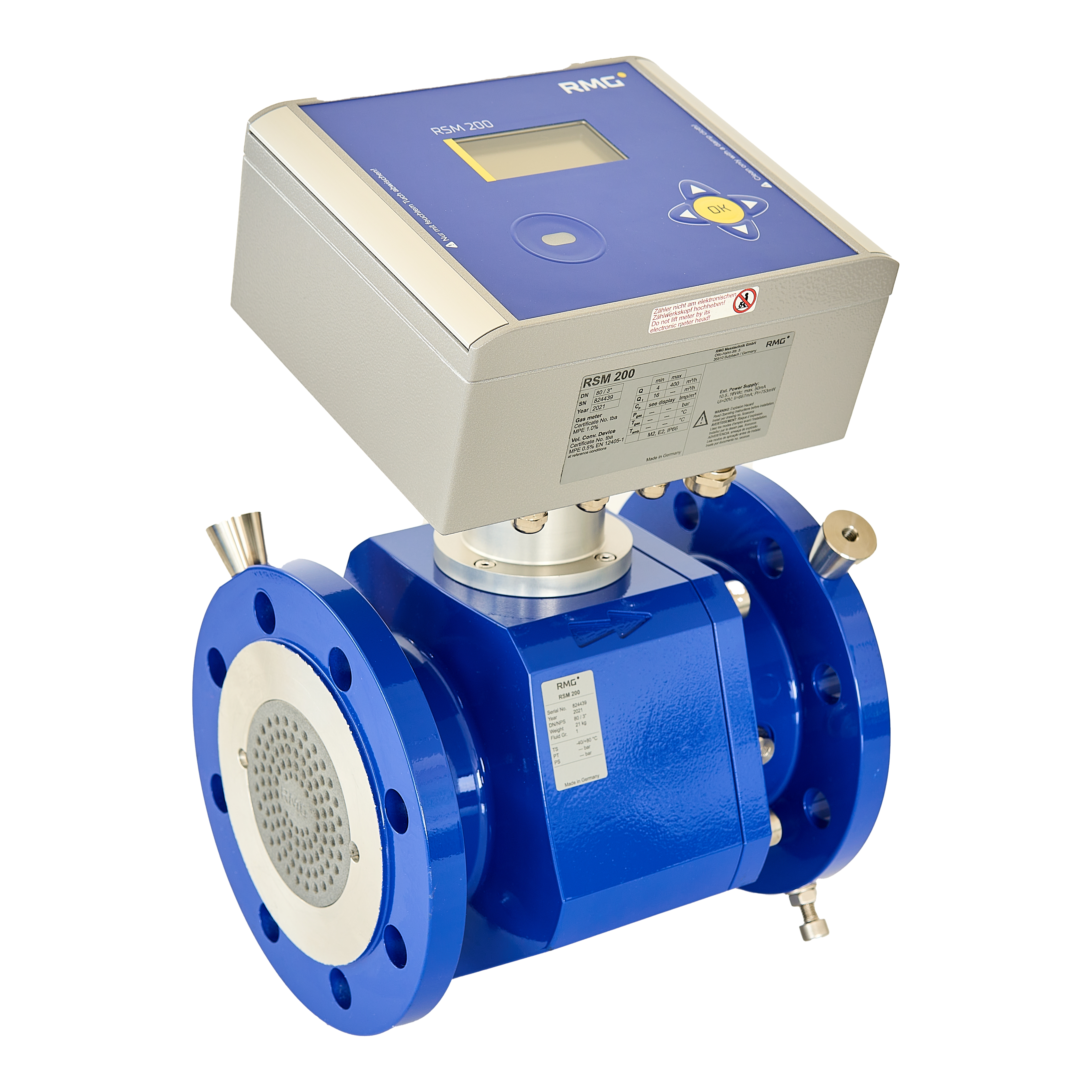

Contador de gas por ultrasonidos RSM200

El contador de gas por ultrasonidos RSM200 se basa en la tecnología del tiempo de tránsito y es un equipo que está homologado para aplicaciones fiscales de transferencia de custodia (MID).

El RSM200 mide el caudal instantáneo y lo totaliza pudiendo transmitir los valores por sus salidas de pulsos, analógicas o digitales. Además, si se le lleva la señal de presión y temperatura puede dar el caudal y volumen estándar. Este equipo dispone de una batería interna de larga duración que garantiza el funcionamiento del equipo en caso de que falle la alimentación externa.

Características del contador de gas por ultrasonidos RSM200:

– Tamaños: 2″ a 8″

– Aprobado MID

– Incorpora un enderezador de flujo de dos fases

– Diseño compacto

– Longitud del sensor de 3 DN (equivalente al tamaño de una turbina)

– Rangeabilidad de 1:200

– Sin partes móviles

– Sin tramos rectos requeridos (en caso de perturbaciones leves)

– Lleva integrado un corrector de volumen aprobado según EN12405

– Funcionamiento con batería o red eléctrica (a prueba de fallos de alimentación) durante > 5 años
– Protección contra explosiones – El RSM200 es intrínsecamente seguro y puede utilizarse en las zonas 1 y 2.

– Salida de impulsos HF, salida de alarma, salida de corriente 4-20 mA opcional.

– Comunicación MODBUS RS485

– Cumple con los requerimientos DIN/EN 12261 para caudalímetros de gas y DIN/EN 12405 para correctores de volumen

– Archivo integrado a prueba de fallos de parámetros, eventos y valores medidos

– Software de parametrización, operación y descarga de datos RMGViewRSM.

Solicitar precio

Descarga los siguientes materiales

Hoja técnica contador ultrasónico RSM200

Protección contra explosiones	II 2G Ex ia IIC T4 Gb
Clase de protección	IP 65
Temperatura ambiente	-40°C – +80°C
Temperatura del medio	-25°C – +60°C
Sensor de temperatura	EDT 87
Área de impresión	0 – 20 bar
Transductor de presión	Sensor de presión digital EDT 96
Alimentación	Baterías de litio estándar de 3,6 V (vida útil > 5 años, periodo de calibración) o fuente de alimentación externa
Salidas	4 x salida digital
	1 x DO o protocolo de codificador serie
	1 x DO o DO invertida 1
	2 x DO: Pulso, estado, alarma
	1 x salida analógica 4 – 20 mA (sólo con alimentación externa), con aislamiento galvánico
Interfaces	RS 485 (protocolo Modbus) / protocolo de encoder serie por infrarrojos
Software operativo	El software RMGViewRSM suministrado permite acceder directamente a la electrónica de medición con un PC. Las funciones más importantes son
	Lectura de todos los parámetros
	Cambio de parámetros (con el interruptor de calibración abierto)
	Visualización gráfica de los valores medidos
	Creación de certificados de prueba y hojas de datos y su salida en formato pdf
	Leer los archivos
	Exportación de parámetros y datos de archivo en formato legible por Excel
	El funcionamiento es sencillo, todos los valores se muestran sistemáticamente de forma gráfica o en tablas claras. También es posible resumir los valores medidos y los parámetros seleccionados en tablas definidas por el usuario.

¿Cómo funciona el contador RSM200?

El RSM 200 está diseñado para la medición unidireccional del caudal de gases secos con un contenido de hidrógeno de hasta el 10 mol%. El funcionamiento del RSM 200 se basa en determinar la diferencia en el tiempo de tránsito de un pulso ultrasónico con y contra el flujo. Los transductores TD1 y TD2 emiten pulsos a favor y en contra del flujo y forman una ruta de medición con una distancia L. Un pulso ultrasónico cubre la ruta de medición desde el sensor TD1 hasta el transductor TD2 más rápido a foavor del flujo que viceversa contra el flujo. Físicamente, esto es causado por el efecto de arrastre del flujo de gas, la flecha sobre la v indica la dirección del flujo.

RSM200 principio funcionamiento

Los tiempos de propagación del pulso ultrasónico se determinan con el transmisor ultrasónico. Con tTD12 (tiempos de TD1 a TD2) y tTD21 (tiempos de TD2 a TD1) se puede determinar la velocidad media v a lo largo de la ruta de medición.

Se omiten todos los parámetros que dependen del gas.

El interior del RSM 200 consta de 3 secciones, una entrada para acondicionar el caudal, una célula de medición y una salida con sensor de temperatura integrado. La entrada con los enderezadores integrados se optimizó con soporte CFD para garantizar la precisión deseada.

RSM200 principio de funcionamiento

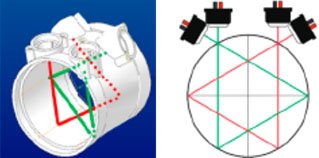

Dentro del RSM 200 se encuentra la célula de medición con los sensores ultrasónicos (4 sensores / 2 haces / doble reflexión). Para determinar la velocidad media sobre la sección transversal de la tubería, el haz de medición se implementa como una integración gaussiana de 2 reflexiones. Un segundo haz de medición cubre más área de sección transversal y también registra la influencia inversa del flujo desordenado (swirl) en la señal de medición. En total, se compensa la influencia de un flujo de desordenado (swirl).

Como ya se ha descrito anteriormente, la disposición de la trayectoria de medición determina la velocidad media en la tubería. El caudal volumétrico resulta de la media de las dos velocidades a lo largo de las respectivas trayectorias de medición multiplicada por la sección transversal de la tubería A:
